E.C.C. TROUBLE DIAGNOSES (Models with catalyzer) — Electrical Components Inspection (Cont'd)

EF & EC-149prose procedure

GA13DS, GA14DS & GA16DS engines (models with catalyzer).

Electrical Components Inspection (Cont'd)

VACUUM SWITCH

  1. 1
    Disconnect vacuum switch connector.
  2. 2
    Check continuity between terminals.

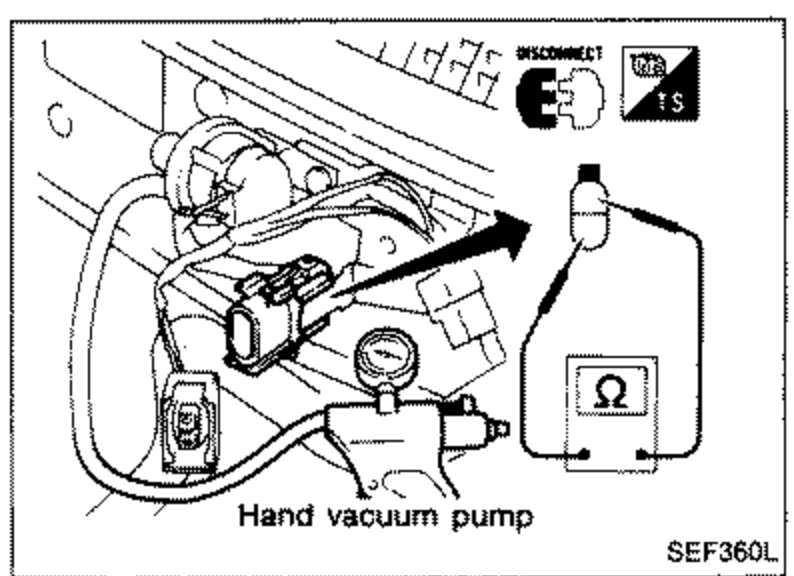

    Vacuum switch connector with an ohmmeter (Ω) symbol indicating continuity check, and a hand vacuum pump applying vacuum to the vacuum switch port. Labeled 'Hand vacuum pump' and DISCONNECT.
    SEF360L
  3. 3
    Apply vacuum to vacuum switch port with a hand vacuum pump.

Vacuum switch continuity

Above 20.0 (200, 150, 5.91)
ContinuityYes
Below 20.0 (200, 150, 5.91)
ContinuityNo
If N.G. replace vacuum switch.

F.I. POT

Apply vacuum to F.I. pot with a handy vacuum pump. Rod of F.I. pot should pull out.

F.I.C.D. SOLENOID VALVE

  1. 1
    Disconnect F.I.C.D. harness connector.
  2. 2
    Check continuity between terminals. If N.G., replace F.I.C.D. solenoid valve.
    F.I.C.D. solenoid valve harness connector with terminals 1 and 2 and an ohmmeter (Ω) symbol indicating continuity check between terminals. Labeled DISCONNECT.
    SEF500L

E.G.R. CONTROL VALVE

Apply vacuum to E.G.R. vacuum port with a hand vacuum pump. E.G.R. control valve spring should lift.

B.P.T. VALVE

Plug one of two ports of B.P.T. valve. Apply a pressure above 0.490 kPa (4.90 mbar, 50 mmH₂O, 1.97 in H₂O) to check for leakage. If a leak is noted, replace valve.
